更換管道泵的軸承有哪幾種方法?
瀏覽次數:0
大東海泵業無錫有限公司是一家專業的管道泵生產廠家。在客戶管道泵選型時,我公司水泵廠家會提供完善的管道泵型號、管道泵價格等售前服務,以供客戶參考,并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于更換管道泵的軸承有哪幾種方法的知識:

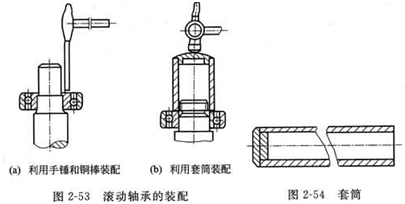

a.使用手錘和銅棒來安裝滾動軸承。滾動軸承內環與軸頸之間過盈量較小時,可利用銅棒做襯墊,使銅棒的一端置于滾動軸承的內環上,用手錘敲打銅棒的另一端,使?jié)L動軸承的內環對稱均勻地受力,促使軸承平穩地沿軸頸推進。如圖2-53(a)所示。
b.使用專門的套筒安裝滾動軸承。使用套筒裝配滾動軸承時,先將管道泵的泵軸豎直放在木板上或軟金屬襯墊上,把滾動軸承套在軸上,并擺放平正,然后放上套筒,使套筒的開口端頂在滾動軸承的內環上,用手錘敲打套筒帶蓋板的一端,推動滾動軸承內環沿軸頸向下移動,直至軸肩處為止,如圖2—53(b)所示。
套筒可用薄壁鋼管制成。鋼管的內徑應比滾動軸承的內徑大2~4mm,它的長度應比軸頭到軸肩的長度稍長一些。鋼管的兩端面應在車床上車平,并在其一端焊上一塊蓋板,其結構形狀如圖2—54所示。
c.借助于套筒,用螺旋壓力機裝配滾動軸承。滾動軸承內環與軸頸之間的過盈值稍大時,可以用壓力機將滾動軸承裝配在軸頸上。
d.用熱裝法或冷裝法裝配滾動軸承。滾動軸承內環與軸頸之間的過盈值較大時,可以采用熱裝法或冷裝法來裝配。所謂熱裝法就是將滾動軸承放人機油中,并對機油進行加熱,使?jié)L動軸承內環遇熱膨脹,就可以順利地將滾動軸承套在軸頸上,然后,令其自然冷卻至常溫,如圖2-55所示。對機油進行加熱時,溫度應控制在100~200℃,溫度過高時,易使?jié)L動軸承退火,溫度過低時,軸承內環的膨脹量太小,不便于安裝。為了防止機油的溫度過高,可將機油盒放在水槽中,用火焰對水進行加熱。滾動軸承在機油中放置時,應將軸承用篩網托起,以便使其受熱比較均勻,避免滾動軸承局部產生過熱現象。
所謂冷裝法就是將軸頸放在冷凍裝置中,冷凍至-80~60℃,然后將軸立即取出來,插入滾動軸承的內環中,待軸頸的溫度上升至常溫時即可。冷凍裝置中常用的冷凍劑有干冰或液態氮等,由于它們的成本較高,所以很少使用。
使用熱裝法或冷裝法裝配滾動軸承時,不采取任何機械強制措施,所以,對原有的過盈值不會破壞,進行裝配時既省時又省力,并且易于達到裝配質量要求。
滾動軸承裝配好以后,應加上防松墊片,然后用鎖緊扳手將圓形螺母擰緊,并把防松墊片的外翅扳入圓形螺母的槽內,防止圓形螺母回松。
最后,將裝配好的軸組裝入泵體內。為此,應先將葉輪背帽用手?jǐn)Q緊在軸頭螺絲上,把聯軸器端的軸頭穿過管道泵泵體的前軸承孔,使?jié)L動軸承的外環與軸承孔對正,并用手錘敲擊葉輪背帽,迫使泵軸與滾動軸承一起進入泵體。然后,用墊片調整法調整軸承壓蓋凸臺的高度,使之與滾動軸承外端面到泵體軸承孔端面的深度相同,這種方法,比較易于將軸安裝到其正常工作位置。最后,將軸承壓蓋蓋在泵體的軸承孔上,并將壓蓋螺栓擰緊。
配好的軸組在管道泵中應盤轉靈活輕便,不產生軸向竄動和徑向跳動。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問!以上是關于更換管道泵的軸承有哪幾種方法的介紹,如您對此問題還想深一步了解,或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答,請聯系本水泵廠家,大東海泵業還生產液下泵,隨時歡迎您的咨詢。謝謝!
管道泵軸組的裝配包括泵軸與滾動軸承內環的裝配,泵體軸承孔與滾動軸承外環的裝配等。 滾動軸承裝配在泵軸上時,它的內環與軸頸之間以少量的過盈相配:通常過盈值為0.01~0.05mm。軸頸的直徑較小者,過盈量取較小值;軸徑較大時,過盈量取較大值。將滾動軸承裝配到泵軸上時,應該加力于內環,使內環沿軸頸推進到軸宿或軸套處為止。管道泵所使用滾動軸承與軸頸的裝配方法有以下幾種。
a.使用手錘和銅棒來安裝滾動軸承。滾動軸承內環與軸頸之間過盈量較小時,可利用銅棒做襯墊,使銅棒的一端置于滾動軸承的內環上,用手錘敲打銅棒的另一端,使?jié)L動軸承的內環對稱均勻地受力,促使軸承平穩地沿軸頸推進。如圖2-53(a)所示。
b.使用專門的套筒安裝滾動軸承。使用套筒裝配滾動軸承時,先將管道泵的泵軸豎直放在木板上或軟金屬襯墊上,把滾動軸承套在軸上,并擺放平正,然后放上套筒,使套筒的開口端頂在滾動軸承的內環上,用手錘敲打套筒帶蓋板的一端,推動滾動軸承內環沿軸頸向下移動,直至軸肩處為止,如圖2—53(b)所示。
套筒可用薄壁鋼管制成。鋼管的內徑應比滾動軸承的內徑大2~4mm,它的長度應比軸頭到軸肩的長度稍長一些。鋼管的兩端面應在車床上車平,并在其一端焊上一塊蓋板,其結構形狀如圖2—54所示。
c.借助于套筒,用螺旋壓力機裝配滾動軸承。滾動軸承內環與軸頸之間的過盈值稍大時,可以用壓力機將滾動軸承裝配在軸頸上。
d.用熱裝法或冷裝法裝配滾動軸承。滾動軸承內環與軸頸之間的過盈值較大時,可以采用熱裝法或冷裝法來裝配。所謂熱裝法就是將滾動軸承放人機油中,并對機油進行加熱,使?jié)L動軸承內環遇熱膨脹,就可以順利地將滾動軸承套在軸頸上,然后,令其自然冷卻至常溫,如圖2-55所示。對機油進行加熱時,溫度應控制在100~200℃,溫度過高時,易使?jié)L動軸承退火,溫度過低時,軸承內環的膨脹量太小,不便于安裝。為了防止機油的溫度過高,可將機油盒放在水槽中,用火焰對水進行加熱。滾動軸承在機油中放置時,應將軸承用篩網托起,以便使其受熱比較均勻,避免滾動軸承局部產生過熱現象。
所謂冷裝法就是將軸頸放在冷凍裝置中,冷凍至-80~60℃,然后將軸立即取出來,插入滾動軸承的內環中,待軸頸的溫度上升至常溫時即可。冷凍裝置中常用的冷凍劑有干冰或液態氮等,由于它們的成本較高,所以很少使用。
使用熱裝法或冷裝法裝配滾動軸承時,不采取任何機械強制措施,所以,對原有的過盈值不會破壞,進行裝配時既省時又省力,并且易于達到裝配質量要求。
滾動軸承裝配好以后,應加上防松墊片,然后用鎖緊扳手將圓形螺母擰緊,并把防松墊片的外翅扳入圓形螺母的槽內,防止圓形螺母回松。
最后,將裝配好的軸組裝入泵體內。為此,應先將葉輪背帽用手?jǐn)Q緊在軸頭螺絲上,把聯軸器端的軸頭穿過管道泵泵體的前軸承孔,使?jié)L動軸承的外環與軸承孔對正,并用手錘敲擊葉輪背帽,迫使泵軸與滾動軸承一起進入泵體。然后,用墊片調整法調整軸承壓蓋凸臺的高度,使之與滾動軸承外端面到泵體軸承孔端面的深度相同,這種方法,比較易于將軸安裝到其正常工作位置。最后,將軸承壓蓋蓋在泵體的軸承孔上,并將壓蓋螺栓擰緊。
配好的軸組在管道泵中應盤轉靈活輕便,不產生軸向竄動和徑向跳動。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問!以上是關于更換管道泵的軸承有哪幾種方法的介紹,如您對此問題還想深一步了解,或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答,請聯系本水泵廠家,大東海泵業還生產液下泵,隨時歡迎您的咨詢。謝謝!
