多級離心泵裝配時怎樣檢查?
瀏覽次數:0
大東海泵業無錫有限公司是一家專業的多級離心泵生產廠家。在客戶多級離心泵選型時,我公司水泵廠家會提供完善的多級離心泵型號、多級離心泵價格等售前服務,以供客戶參考,并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于多級離心泵裝配時怎樣檢查的知識:
(1)裝配前的準備工作
1)仔細閱讀泵的產品說明書及圖樣,了解泵的裝配順序及方法。
2)準備好起重設備及裝配時所用的工具和量具。
3)清理裝配地點。
4)復核各零件相關的裝配尺寸的正確性。

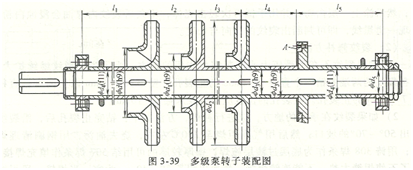

(2)轉子部分的裝配與檢查 現以多級泵轉子的裝配與檢查為例。多級離心泵轉子是由許多零部件套裝在軸上而組成,然后用鎖緊螺母把它們固定在軸的各相對位置上。如果修復的各零部件不能滿足 要求,而造成較大的徑向跳動,泵在運轉過程中就容易產生研磨,破壞泵的正常工作。在總裝配前,轉子要進行小裝,即是把葉輪、軸套和平衡盤等都裝在軸上(圖3-39),然后放到兩個V形鐵或臥式車床的******間用千分表檢查(圖3-40)。

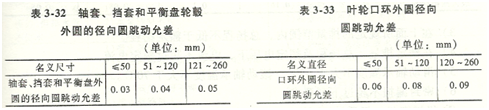

******步是檢查每個軸套、擋套和平衡盤。轉子每轉一周,千分表就有一個******值和最小值。經過幾次檢驗后,把這兩個值記下來,兩者之差即偏心度。軸套、擋套和平衡盤輪轂外圓對兩支點的徑向圓跳動允差見表3—32。第二步是檢查葉輪密封環,方法同上。葉輪密封環外圓對兩支點的徑向圓跳動允差見表3—33。平衡盤端面對軸兩端支點的端面跳動允差見表3—34。
(3)多段式泵的裝配多段式泵組裝后,必須檢查平衡板處的端面跳動允差,見表3-35。這個量集中地反映了泵體各零部件的制造、修復精度,以及裝配時前后段拉緊螺栓的擰緊均勻程度如何。
組裝起來的多級離心泵其導翼人口與葉輪出口二者的對中性也是十分重要的,它會影響到泵的性能好壞。葉輪中心與導翼中心的對中檢查方法.是在總裝后檢查轉子竄量。若軸向竄量大時,允許在平衡盤與平衡套之間加一個表面光潔、厚度均勻的調整墊來達到所需的要求。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問!以上是關于多級離心泵裝配時怎樣檢查的介紹,如您對此問題還想深一步了解,或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答,請聯系本水泵廠家,大東海泵業還生產液下泵,隨時歡迎您的咨詢。謝謝!
多級離心泵的裝配方法在產品使用說明書中都有說明?,F(xiàn)只介紹多級離心泵裝配過程中應注意的事項及多級泵裝配過程中的檢查方法。
(1)裝配前的準備工作
1)仔細閱讀泵的產品說明書及圖樣,了解泵的裝配順序及方法。
2)準備好起重設備及裝配時所用的工具和量具。
3)清理裝配地點。
4)復核各零件相關的裝配尺寸的正確性。
(2)轉子部分的裝配與檢查 現以多級泵轉子的裝配與檢查為例。多級離心泵轉子是由許多零部件套裝在軸上而組成,然后用鎖緊螺母把它們固定在軸的各相對位置上。如果修復的各零部件不能滿足 要求,而造成較大的徑向跳動,泵在運轉過程中就容易產生研磨,破壞泵的正常工作。在總裝配前,轉子要進行小裝,即是把葉輪、軸套和平衡盤等都裝在軸上(圖3-39),然后放到兩個V形鐵或臥式車床的******間用千分表檢查(圖3-40)。
******步是檢查每個軸套、擋套和平衡盤。轉子每轉一周,千分表就有一個******值和最小值。經過幾次檢驗后,把這兩個值記下來,兩者之差即偏心度。軸套、擋套和平衡盤輪轂外圓對兩支點的徑向圓跳動允差見表3—32。第二步是檢查葉輪密封環,方法同上。葉輪密封環外圓對兩支點的徑向圓跳動允差見表3—33。平衡盤端面對軸兩端支點的端面跳動允差見表3—34。
(3)多段式泵的裝配多段式泵組裝后,必須檢查平衡板處的端面跳動允差,見表3-35。這個量集中地反映了泵體各零部件的制造、修復精度,以及裝配時前后段拉緊螺栓的擰緊均勻程度如何。
組裝起來的多級離心泵其導翼人口與葉輪出口二者的對中性也是十分重要的,它會影響到泵的性能好壞。葉輪中心與導翼中心的對中檢查方法.是在總裝后檢查轉子竄量。若軸向竄量大時,允許在平衡盤與平衡套之間加一個表面光潔、厚度均勻的調整墊來達到所需的要求。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問!以上是關于多級離心泵裝配時怎樣檢查的介紹,如您對此問題還想深一步了解,或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答,請聯系本水泵廠家,大東海泵業還生產液下泵,隨時歡迎您的咨詢。謝謝!
