臥式單級離心泵ISW150-250的外形尺寸|重量|參數資料
瀏覽次數:0
大東海泵業無錫有限公司是一家專業的臥式單級離心泵生產廠家。在客戶臥式單級離心泵選型時,我公司水泵廠家會提供完善的臥式單級離心泵型號、臥式單級離心泵價格等售前服務,以供客戶參考,并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于臥式單級離心泵ISW150-250的外形尺寸|重量|參數資料的知識:
臥式單級離心泵是非常常見的通用離心泵類產品,在實際生產生活當中經常會遇到。有時因為自己的泵房空間,或是出于安裝便利的考慮,在采購臥式單級離心泵之前,想先了解一下自己要采購的離心泵產品具體安裝尺寸、參數、重量等信息,這是非常有必要的。
下面,我公司具體給大家列出臥式單級離心泵ISW150-250的詳細性能參數:
流量:200M3/H;揚程:20M;功率:18.5KW;轉速:1450r/min;必須汽蝕余量:3米
外形尺寸等詳見下表:
該離心泵由泵體、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵,泵體和泵蓋兩部分是從葉輪背面處剖分的,即為后開門結構形式。大多數泵的葉輪前、后均設有密封環,并在葉輪后蓋板上設有平衡孔,以平衡作用在轉子上的軸向力。泵和電機同軸。電機采用角接觸球軸承結構承受泵的殘余軸向力。泵與電機直聯,安裝時無需校正,具有共同底座,并用減震墊進行隔震。安裝方式其出口可以垂直向上,也可以向左或向右,安裝靈活、簡便。
產品特點:
1.結構緊湊。該系列離心泵為臥式結構,機泵一體,外形美觀,占地面積少,與普通臥式泵比較占地面積少30%.
2.運行平穩、噪音低、組件同心度高。電機和泵直聯,簡化了中間結構,增強了運行平穩性,葉輪具有良好的動靜平衡,運行時震動小,改善了使用環境。
3.無滲漏。軸封采用耐腐硬質合金機械密封,解決了離心泵填料嚴重滲漏問題,確保了運行場地干凈整潔。
4.維修方便。該系列臥式單級離心泵為后開門式結構,無須拆卸管路,即可進行檢修。
5.該系列臥式單級離心泵從進口方向看,泵的出口能以水平向左、垂直向上和水平向右三種方式任意安裝。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問!以上是關于臥式單級離心泵ISW150-250的外形尺寸|重量|參數資料的介紹,如您對此問題還想深一步了解,或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答,請聯系本水泵廠家,隨時歡迎您的咨詢。謝謝!
臥式單級離心泵是非常常見的通用離心泵類產品,在實際生產生活當中經常會遇到。有時因為自己的泵房空間,或是出于安裝便利的考慮,在采購臥式單級離心泵之前,想先了解一下自己要采購的離心泵產品具體安裝尺寸、參數、重量等信息,這是非常有必要的。
下面,我公司具體給大家列出臥式單級離心泵ISW150-250的詳細性能參數:
流量:200M3/H;揚程:20M;功率:18.5KW;轉速:1450r/min;必須汽蝕余量:3米

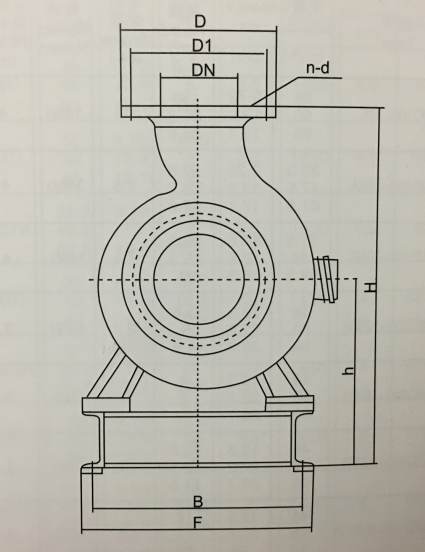

外形尺寸等詳見下表:
型號 |
L (mm) |
A (mm) |
D (mm) |
D1 (mm) |
DN (mm) |
L1 (mm) |
E (mm) |
ISW150-250 | 865 | 145 | 285 | 240 | 150 | 540 | 650 |
重量(KG) |
d0 (mm) |
H1 (mm) |
B (mm) |
F (mm) |
h (mm) |
H (mm) |
d (mm) |
338 | 19 | 408 | 370 | 410 | 365 | 700 | 23 |
產品特點:
1.結構緊湊。該系列離心泵為臥式結構,機泵一體,外形美觀,占地面積少,與普通臥式泵比較占地面積少30%.
2.運行平穩、噪音低、組件同心度高。電機和泵直聯,簡化了中間結構,增強了運行平穩性,葉輪具有良好的動靜平衡,運行時震動小,改善了使用環境。
3.無滲漏。軸封采用耐腐硬質合金機械密封,解決了離心泵填料嚴重滲漏問題,確保了運行場地干凈整潔。
4.維修方便。該系列臥式單級離心泵為后開門式結構,無須拆卸管路,即可進行檢修。
5.該系列臥式單級離心泵從進口方向看,泵的出口能以水平向左、垂直向上和水平向右三種方式任意安裝。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問!以上是關于臥式單級離心泵ISW150-250的外形尺寸|重量|參數資料的介紹,如您對此問題還想深一步了解,或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答,請聯系本水泵廠家,隨時歡迎您的咨詢。謝謝!
