實際選型中怎樣利用好離心泵性能曲線型譜圖?
瀏覽次數:0
大東海泵業無錫有限公司是一家專業的離心泵生產廠家。在客戶離心泵選型時,我公司水泵廠家會提供完善的離心泵型號、離心泵價格等售前服務,以供客戶參考,并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于實際選型中怎樣利用好離心泵性能曲線型譜圖的知識:
離心泵性能曲線圖上每個點對應一個工況,離心水泵在最高效率點工作是最理想的,但這一要求并不現實,一般是規定一個工作范圍,如圖2-4中的曲線1上的AB段,在此范圍內離心泵運行的效率下降不大。通過改變轉速或切割葉輪也叫擴大泵的運行機制范圍,曲線2即是改變轉速或切割葉輪前后的特性曲絨.曲線3、4是改變轉速速的相似拋物線或是切割外徑的切割線(拋物線)。方塊ABCD稱為離心泵擴大r的工作范圍,離心泵在此范同的任一點工作,而且效率下降最多不會超過5%~8%。把許多離心泵的工作范圍畫在一張坐標圖中.稱為型譜。為了使圖形協調.高揚程和大流量時的工作范圍不致過大(因高揚程大流量的工作范圍相對變大),通常采用對數坐標表示。一般每種系列泵有一個型譜。
圖2-4泵的工作范圍

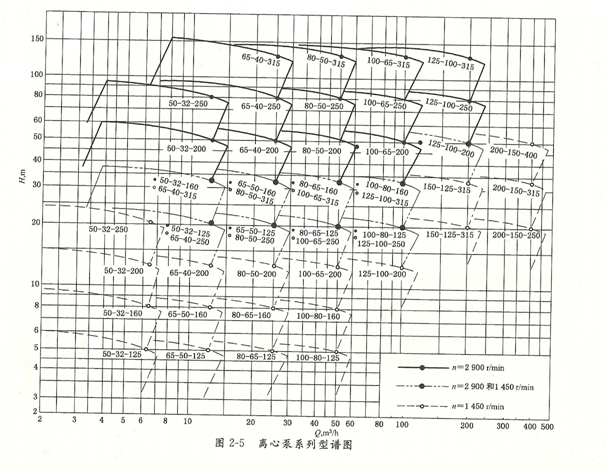

系列型譜方面供用戶選型,另一方面可用于指導開發新產品的方向。每種系列******用幾種比轉速的水力模型,泵的口徑按一定的流量間隔比變化,同一口徑的泵的揚程也按一定的間隔比變化。圖2-5是某型離心泵的系列型譜圖。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問!以上是關于實際選型中怎樣利用好離心泵性能曲線型譜圖的介紹,如您對此問題還想深一步了解,或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答,請聯系本水泵廠家,大東海泵業還生產管道泵,隨時歡迎您的咨詢。謝謝!
離心泵性能曲線圖上每個點對應一個工況,離心水泵在最高效率點工作是最理想的,但這一要求并不現實,一般是規定一個工作范圍,如圖2-4中的曲線1上的AB段,在此范圍內離心泵運行的效率下降不大。通過改變轉速或切割葉輪也叫擴大泵的運行機制范圍,曲線2即是改變轉速或切割葉輪前后的特性曲絨.曲線3、4是改變轉速速的相似拋物線或是切割外徑的切割線(拋物線)。方塊ABCD稱為離心泵擴大r的工作范圍,離心泵在此范同的任一點工作,而且效率下降最多不會超過5%~8%。把許多離心泵的工作范圍畫在一張坐標圖中.稱為型譜。為了使圖形協調.高揚程和大流量時的工作范圍不致過大(因高揚程大流量的工作范圍相對變大),通常采用對數坐標表示。一般每種系列泵有一個型譜。
圖2-4泵的工作范圍
系列型譜方面供用戶選型,另一方面可用于指導開發新產品的方向。每種系列******用幾種比轉速的水力模型,泵的口徑按一定的流量間隔比變化,同一口徑的泵的揚程也按一定的間隔比變化。圖2-5是某型離心泵的系列型譜圖。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問!以上是關于實際選型中怎樣利用好離心泵性能曲線型譜圖的介紹,如您對此問題還想深一步了解,或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答,請聯系本水泵廠家,大東海泵業還生產管道泵,隨時歡迎您的咨詢。謝謝!
