四種疊壓供水設備的組成及結構圖
瀏覽次數:0
大東海泵業無錫有限公司是一家專業的供水設備生產廠家。在客戶供水設備選型時,我公司水泵廠家會提供完善的供水設備型號、供水設備價格等售前服務,以供客戶參考,并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于四種疊壓供水設備的組成及結構圖的知識:
根據運行特點,疊壓供水設備可分為罐式疊壓供水設備、箱式疊壓供水設備、高位調蓄式疊壓供水設備和管中泵式疊壓供水設備四種。
一、罐式疊壓供水設備的組成及罐式疊壓供水設備結構圖
1、罐式疊壓供水設備的組成
罐式疊壓供水設備主要由穩流罐、變頻調速泵組、氣壓水罐、變頻控制柜、管道、閥門及儀表組成。是疊壓供水設備的基本形式。

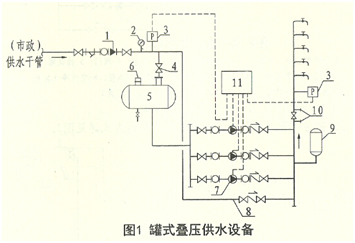

2、罐式疊壓供水設備結構圖
1:倒流防止器(可選);2:壓力表;3:壓力傳感器;4:閥門;5:穩流罐(立式、臥式);6:防負壓裝置;7:變頻調速泵;8:旁通管(可選);9:氣壓水罐(可選);1 0:消毒預留口;11:控制柜
二、箱式疊壓供水設備的組成及箱式疊壓供水設備結構圖
1、箱式疊壓供水設備的組成
箱式疊壓供水設備主要由穩流罐、低位水箱、增壓裝置、變頻泵、變頻控制柜、管道、閥門及儀表組成。低位水箱在用水高峰時可補充供水管網水量不足,滿足用戶用水需要。

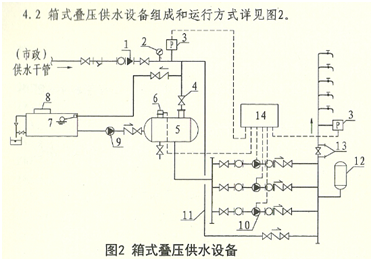

2、箱式疊壓供水設備結構圖
1:倒流防止囂(可進);2:壓力表;3:壓力傳感器;4:閥門;5:穩流罐;6:防負壓裝置(也可和控制系統不聯鎖);7:不鎊鋼水箱;8:空氣凈化裝置9:增壓裝置(可選) 1 0:變頻調速泵;11:旁通管(可選),12:氣壓水罐(可選); 13:卜消毒接0;14:控制柜
三、高位調蓄式疊壓供水設備的組成及高位調蓄式疊壓供水設備結構圖
1、高位調蓄式疊壓供水設備的組成
高位調蓄式疊壓供水設備主要由穩流罐、流量控制器高位水箱、工頻或變頻調速泵組、控制柜、管道、閥門及儀表組成。高位水箱可調節流量和穩定壓力。

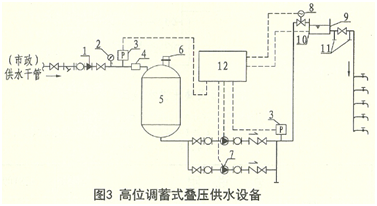

2、高位調蓄式疊壓供水設備結構圖
1:倒流防止器(可選),2:壓力表;3:壓力傳感器;4:流量控制器;5:穩流罐6:防負壓裝置;7:工頻泵或變頰調速泵:8:電動鬧;9:高位水箱;10:液位傳感器11:消毒接口,12:控制柜
四、管中泵式疊壓供水設備的組成及管中泵式疊壓供水設備結構圖
1、管中泵式疊壓供水設備的組成
主要由變頻調速泵組、變頻控制柜、管道、閥門及儀表組成。設備體積小,節約用房。

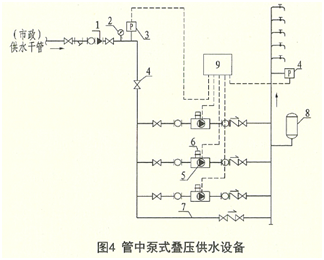

2、管中泵式疊壓供水設備結構圖
1:倒流防止囂(可選),2:壓力表,3:壓力傳感器;4:閥門;5:變頻調速泵;6:防負壓裝置:7:旁通管(可選),8:氣壓水罐(可選);9:控制柜
疊壓供水設備應有可靠的保證供水管網水壓不低于設定壓力值的控制系統,且不得人為隨意關閉。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問!以上是關于四種疊壓供水設備的組成及結構圖的介紹,如您對此問題還想深一步了解,或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答,請聯系本水泵廠家,大東海泵業還生產管道泵,隨時歡迎您的咨詢。謝謝!
根據運行特點,疊壓供水設備可分為罐式疊壓供水設備、箱式疊壓供水設備、高位調蓄式疊壓供水設備和管中泵式疊壓供水設備四種。
一、罐式疊壓供水設備的組成及罐式疊壓供水設備結構圖
1、罐式疊壓供水設備的組成
罐式疊壓供水設備主要由穩流罐、變頻調速泵組、氣壓水罐、變頻控制柜、管道、閥門及儀表組成。是疊壓供水設備的基本形式。
2、罐式疊壓供水設備結構圖
1:倒流防止器(可選);2:壓力表;3:壓力傳感器;4:閥門;5:穩流罐(立式、臥式);6:防負壓裝置;7:變頻調速泵;8:旁通管(可選);9:氣壓水罐(可選);1 0:消毒預留口;11:控制柜
二、箱式疊壓供水設備的組成及箱式疊壓供水設備結構圖
1、箱式疊壓供水設備的組成
箱式疊壓供水設備主要由穩流罐、低位水箱、增壓裝置、變頻泵、變頻控制柜、管道、閥門及儀表組成。低位水箱在用水高峰時可補充供水管網水量不足,滿足用戶用水需要。
2、箱式疊壓供水設備結構圖
1:倒流防止囂(可進);2:壓力表;3:壓力傳感器;4:閥門;5:穩流罐;6:防負壓裝置(也可和控制系統不聯鎖);7:不鎊鋼水箱;8:空氣凈化裝置9:增壓裝置(可選) 1 0:變頻調速泵;11:旁通管(可選),12:氣壓水罐(可選); 13:卜消毒接0;14:控制柜
三、高位調蓄式疊壓供水設備的組成及高位調蓄式疊壓供水設備結構圖
1、高位調蓄式疊壓供水設備的組成
高位調蓄式疊壓供水設備主要由穩流罐、流量控制器高位水箱、工頻或變頻調速泵組、控制柜、管道、閥門及儀表組成。高位水箱可調節流量和穩定壓力。
2、高位調蓄式疊壓供水設備結構圖
1:倒流防止器(可選),2:壓力表;3:壓力傳感器;4:流量控制器;5:穩流罐6:防負壓裝置;7:工頻泵或變頰調速泵:8:電動鬧;9:高位水箱;10:液位傳感器11:消毒接口,12:控制柜
四、管中泵式疊壓供水設備的組成及管中泵式疊壓供水設備結構圖
1、管中泵式疊壓供水設備的組成
主要由變頻調速泵組、變頻控制柜、管道、閥門及儀表組成。設備體積小,節約用房。
2、管中泵式疊壓供水設備結構圖
1:倒流防止囂(可選),2:壓力表,3:壓力傳感器;4:閥門;5:變頻調速泵;6:防負壓裝置:7:旁通管(可選),8:氣壓水罐(可選);9:控制柜
疊壓供水設備應有可靠的保證供水管網水壓不低于設定壓力值的控制系統,且不得人為隨意關閉。
非常感謝您對大東海泵業無錫有限公司官方網站的訪問!以上是關于四種疊壓供水設備的組成及結構圖的介紹,如您對此問題還想深一步了解,或有其他泵業產品、水泵選型、水泵型號、水泵價格的問題需要解答,請聯系本水泵廠家,大東海泵業還生產管道泵,隨時歡迎您的咨詢。謝謝!
